Yeni Nesil Güç Elektroniği: Alümina Seramik İzolatörün ve Seramik Terminal Bloğunun Kritik Rolü

Elektrikli araç (EV) güç aktarma sistemlerinde ve şebeke ölçekli enerji depolamada 800V ve 1200V mimarilerine doğru yaşanan hızlı geçiş, geleneksel paketleme malzemelerini fiziksel sınırlarının ötesine itmiştir. Silisyum karbür (SiC) ve galyum nitrür (GaN) geniş bant aralıklı yarı iletkenlerle çalışan mühendisler sürekli olarak kritik bir darboğazla karşılaşmaktadır: Bu yeni çiplerin ürettiği muazzam termal ve elektriksel stres altında, çevreleyen pasif bileşenler ve yapısal bağlantı elemanları hızla bozulmaktadır.

Çalışma bağlantı sıcaklıkları düzenli olarak 175°C'yi aştığında, standart FR-4 baskılı devre kartları, epoksi dolgu bileşikleri ve mühendislik plastikleri karbonlaşmaya başlar ve bu da felaket niteliğinde kısa devrelere ve termal kaçışa yol açar. Bu sorunu çözmek, organik polimerlerden inorganik yapısal seramiklere doğru temel bir geçiş gerektirir.

Yüksek Yoğunluklu Ambalajlarda Termo-Elektrik Paradoksu

Yüksek güçlü invertörlerin tasarımı, temelde birbirine zıt iki fiziksel gereksinimi çözmeyi gerektirir: sistem, yarı iletken yongadan ısıyı hızla uzaklaştırmalı ve aynı zamanda yüksek voltaj arkını önlemek için mutlak elektriksel izolasyon sağlamalıdır. Isıyı iyi ileten çoğu malzeme (bakır veya alüminyum gibi) aynı zamanda elektriği de mükemmel iletir. Tersine, mükemmel elektriksel yalıtkanlar (PTFE veya epoksi gibi) ısıyı hapsederek cihazı tahrip eden termal battaniyeler gibi davranır.

Teknik seramikler bu açığı kapatıyor. Bu avantajı nicelleştirmek için, çalışma koşulları altında çeşitli ambalaj alt tabakalarının termal iletkenliğini dielektrik dayanımına karşı değerlendirmemiz gerekiyor.

Tablo 1: 200°C'de Altlık Malzeme Performans Ölçütleri

Verilerde de görüldüğü gibi, polimerler oda sıcaklığında yüksek dielektrik dayanımı sunarken, termal iletkenlikleri neredeyse yok denecek kadar azdır. Mühendisler bir Alümina Seramik İzolatör Isı üreten SiC mosfet ile sıvı soğutmalı alüminyum kasa arasında, standart bir polimer arayüz pedine göre yaklaşık 100 kat daha verimli bir termal yol elde ederken, kalınlığın milimetre başına 15.000 volta kadar olan gerilimi güvenli bir şekilde engellerler.

Bağlantı Noktalarında Yay İzleme Olayının Ortadan Kaldırılması

İç bileşenlerin güvenliği, dış bağlantılarının güvenliğiyle doğru orantılıdır. Çok megavatlık endüstriyel sürücülerde veya DC hızlı şarj istasyonlarında, güç kabloları yüzlerce amper akım taşır. Bu kalın kabloların iç bara sistemleriyle birleştiği bağlantı noktaları, mikro titreşimlere ve termal döngülere karşı oldukça hassastır.

Zamanla, bu mekanik hareket, bağlantı cıvatalarının torkunu kaybetmesine ve temas direncinin artmasına neden olur. Artan direnç, yerel ısı üretir ve bağlantı noktasını genellikle 200°C'nin çok üzerine çıkarır. Standart bir poliamid veya fenolik terminal bloğu kullanılıyorsa, bu sürekli ısı, polimerin gaz salınımına ve yüzey karbonlaşmasına neden olur. Plastik yüzeyinde mikroskobik bir karbon izi oluştuğunda, yüksek voltajlı elektrik hava boşluğunu atlayarak yıkıcı bir ark parlamasına yol açar.

Güç dağıtım altyapısını özel bir hat kullanacak şekilde yükseltmek. Seramik Terminal BloğuBu arıza modunu tamamen ortadan kaldırır. Yoğun sinterlenmiş steatit veya yüksek saflıkta alüminadan üretilen bu bileşenler sıfır organik bileşik içerir. Karbonlaşmazlar, gaz salınımı yapmazlar ve tuttukları metal iletkenler aşırı akım arızası nedeniyle kızıl renkte parlasa bile dielektrik özellikleri tamamen sabit kalır. Dahası, aşırı sıkıştırma dayanımları, montaj teknisyenlerinin bağlantı donanımına önemli ölçüde daha yüksek tork uygulamasına olanak tanıyarak yüksek dirençli bağlantıların ilk riskini azaltır.

Termomekanik Yorgunluğun Yönetimi (CTE Uyumsuzluğu)

Aşırı termal arızanın ötesinde, güç elektroniğinde daha sinsi bir düşman termomekanik yorgunluktur. Bir cihaz açıldığında ısınır ve genleşir; kapatıldığında ise soğur ve büzülür. Birbirine bağlanan malzemelerin genleşme oranları çok farklıysa, büyük kesme kuvvetleri lehim bağlantılarını ve tel bağlantılarını yırtar.

Bir silikon yonganın bakır bir taban plakasına monte edildiğini düşünelim. Silikonun termal genleşme katsayısı (CTE) yaklaşık 2,6 ppm/°C iken, bakır 16,5 ppm/°C oranında genleşir. Doğrudan yapıştırma, hızlı bir şekilde katman ayrılmasına yol açar.

10.000 Termal Döngü Boyunca Göreceli Kayma Gerilimi Oluşumu (-40°C ila +150°C):

• Silikon-Bakır Arayüzü: %100 (Temel Değer - Yüksek Arıza Oranı)

• Silikondan Organik Substrata (FR4): %85 (Orta ila Yüksek Başarısızlık Oranı)

• Silikon ile Alümina Seramik Ara Yüzü: %22 (Düşük Arıza Oranı)

• Silikon ile Alüminyum Nitrür Arasındaki Arayüz: %8 (Önemsiz Arıza Oranı)

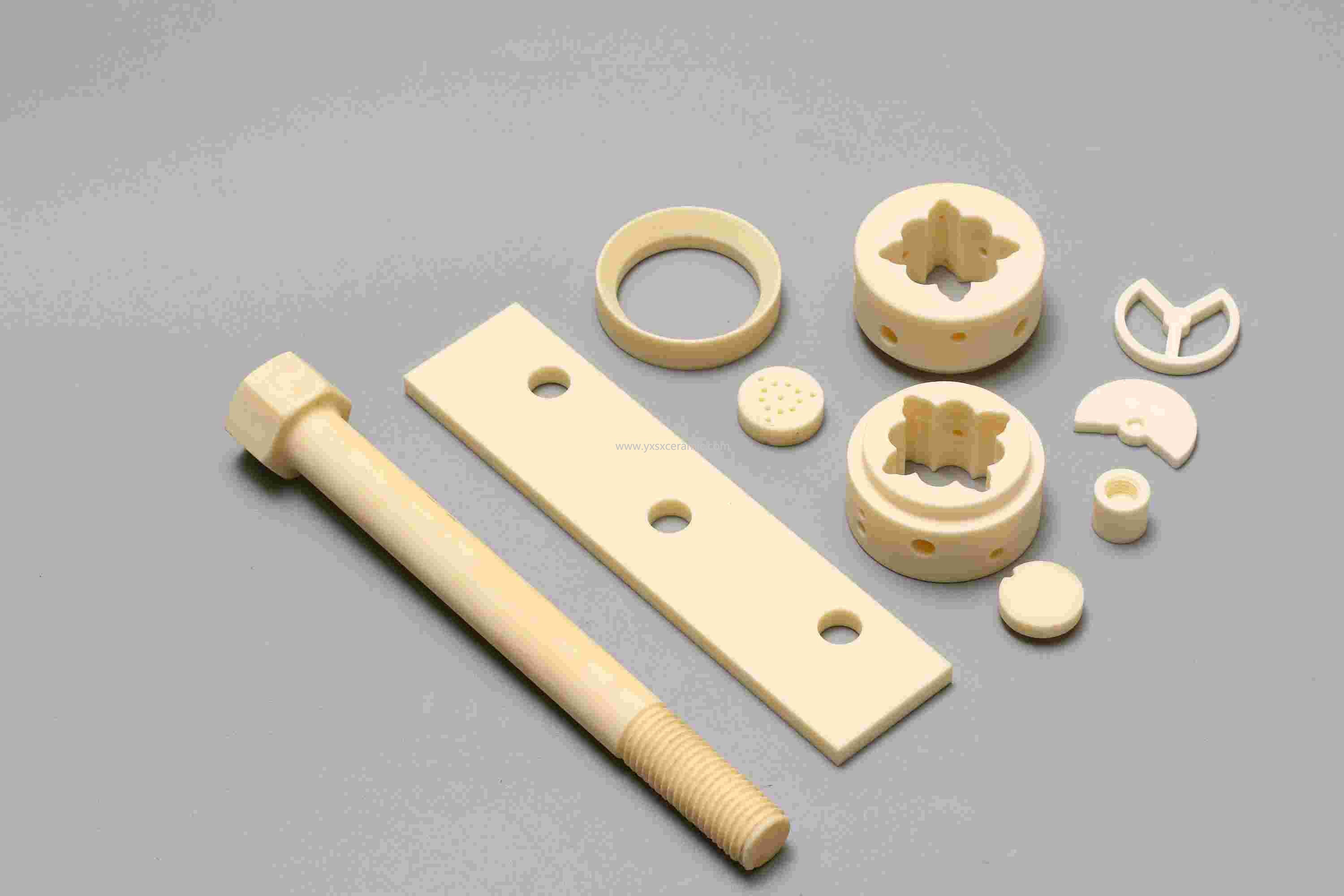

Bir ara yöntem kullanarak Alümina Seramik Parça—özellikle Doğrudan Bağlı Bakır (DBC) veya Aktif Metal Lehimli (AMB) seramik alt tabaka— mühendisler hayati bir mekanik tampon oluştururlar. Seramik, sert ve termal olarak kararlı bir temel görevi görür. 7,4 ppm/°C'lik CTE değeri, yarı iletken yonga ile metal ısı emici arasında rahatça yer alır, boyut değişikliklerini emer ve kırılgan lehim katmanlarını aracın 15 yıllık kullanım ömrü boyunca kırılmaya karşı korur.

Seramik Entegrasyonu için Yapısal Tasarım Kuralları

Seramik çözümlere geçiş, mekanik tasarımda disiplin gerektirir. Kırılmadan önce plastik olarak deforme olan metallerin veya esneyen polimerlerin aksine, seramikler tamamen serttir. İnanılmaz derecede yüksek basınç dayanımına (genellikle 2000 MPa'yı aşan) ancak nispeten düşük çekme dayanımına sahiptirler.

Özel seramik bağlantı elemanları, ara izolatörler veya gövde bileşenleri tasarlarken, mühendisler gerilim yoğunlaştırıcı görevi gören keskin iç köşelerden kaçınmalıdır. Tipik bir CNC işlenmiş metal parça, keskin 90 derecelik iç yarıçaplara sahip olabilir; bu CAD dosyasının tam olarak bir seramik üreticisine aktarılması, sinterleme işlemi sırasında kırılan veya çalışma titreşimi altında arızalanan parçalarla sonuçlanacaktır.

Tüm iç köşeler geniş yarıçaplarla (minimum R1,0 mm) tasarlanmalıdır. Ayrıca, noktasal yüklemeden kaçınılmalıdır. Seramik bir bileşeni metal bir şasiye sıkıştırırken, sıkıştırma yükünü yüzey boyunca eşit olarak dağıtmak için sert seramik ile metal bağlantı elemanları arasına ince grafit folyolar veya yumuşak metal contalar (indiyum veya tavlanmış bakır gibi) gibi esnek arayüzler yerleştirilmelidir.

Maliyet Dinamikleri ve Yaşam Döngüsü Mühendisliği

Elektrik mühendisliğinde yapısal seramiklerin benimsenmesindeki temel direnç, algılanan yüksek fiyat dezavantajıdır. Hassas işlenmiş bir seramik yalıtım levhasının birim maliyeti, enjeksiyon kalıplama yöntemiyle üretilmiş plastik bir levhaya göre beş ila on kat daha yüksek olabilir.

Ancak, malzeme seçimini yalnızca ilk Malzeme Listesi (BOM) maliyeti açısından değerlendirmek, garanti talepleri ve saha servis işlemlerinin gerçeklerini göz ardı eder. Açık deniz rüzgar türbinlerinde veya havacılık uygulamalarında, tek bir yanmış polimer izolatörün değiştirilmesinin maliyeti, uzman işçilik, seyahat lojistiği ve sistem arıza süresi hesaba katıldığında astronomiktir. Organik malzemelerin inorganik seramiklerle değiştirilmesi, mühendislik stratejisini kaçınılmaz bozulmayı planlamaktan, çevredeki metal ve silikonun mutlak fiziksel ömrünü tasarlamaya kaydırır.

Hassas mühendislik, yüksek voltaj ve yüksek ısı ortamlarının organik kimyayı aktif olarak tahrip ettiğini kabul etmeyi gerektirir. Temel atomik yapısı uygulanan termal veya elektriksel yüke bakılmaksızın inert kalan malzemelere dayanmak, yüksek güçlü altyapıyı stabilize etmenin en güvenilir yöntemidir.
