Seramik Direnç

 Seramik direnç kılıfı, elektrik ve elektronik sistemlerdeki direnç elemanlarını barındırmak ve korumak için tasarlanmış, esas olarak yüksek performanslı seramik malzemelerden (genellikle alümina oksit) yapılmış koruyucu ve yalıtkan bir muhafazadır. Seramik direnç kılıfı, mükemmel elektriksel yalıtım, yüksek termal kararlılık ve mekanik sağlamlığı bir araya getirerek yüksek güç, yüksek sıcaklık ve yüksek voltaj uygulamalarında yaygın olarak kullanılmaktadır.

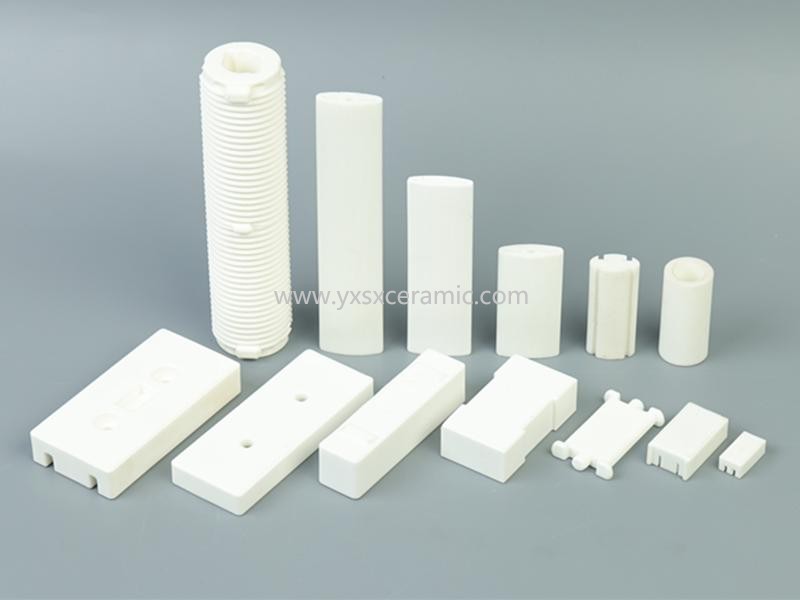

Seramik direnç koruma kılıfı, dirençleri içine almak için kullanılan seramik malzemeden yapılmış bir muhafazadır. Birkaç önemli işlevi vardır: • Elektriksel yalıtım: Seramik, mükemmel yalıtım özelliklerine sahiptir; bu sayede direncin diğer bileşenler veya iletkenlerle temasını etkili bir şekilde önleyerek kısa devreleri engeller ve devrenin güvenli ve normal çalışmasını sağlar. • Isı dağılımı: Seramik malzemeler iyi ısı iletkenliğine sahiptir; bu da direnç tarafından çalışma sırasında üretilen ısının dışarıya aktarılmasına yardımcı olarak direncin aşırı ısınmasını ve performansının etkilenmesini veya hatta hasar görmesini önler. • Mekanik koruma: Özellikle otomotiv ve endüstriyel uygulamalar gibi zorlu ortamlarda, direnci darbe, titreşim ve aşınma gibi mekanik hasarlardan koruyabilir. • Çevre koruma: Seramik kapak, direnci dış ortamdan izole ederek nem, toz ve aşındırıcı gazlardan etkilenmesini önler, böylece direncin kararlılığını ve kullanım ömrünü artırır. Seramik direnç kapakları, çimento dirençler gibi yüksek güçlü dirençlerde yaygın olarak kullanılır. Genellikle farklı tip ve güçteki dirençlere uyum sağlamak için çeşitli şekil ve boyutlarda bulunurlar.

Steatit Kasalı Yaygın Direnç TipleriBu direnç türlerinde steatit seramikler kullanılmaktadır:Tel sargılı dirençler:Yapı: Bir direnç teli (örneğin Nikrom), steatit seramik bir çubuk veya tüpün etrafına sarılır. Steatit gövde, sargı için çekirdek görevi görür. Daha yüksek güç değerleri için, düzenek genellikle daha büyük bir steatit tüp veya kasanın içine yerleştirilir ve daha iyi ısı transferi ve çevresel koruma için boşluk silikon çimento ile doldurulur.Görünüm: Genellikle metal uç kapakları ve eksenel uçları olan beyaz, kahverengi veya grimsi silindirik bir gövdeye sahiptir. Güç Filmi Dirençleri: Tel sargılı dirençlere benzerler, ancak tel yerine steatit çubuk üzerine dirençli bir film uygulanır. Çimento Dirençler: Steatit kılıfının, güç değerini artırmak ve elemanı korumak için ısı iletken, yanıcı olmayan çimento ile doldurulduğu, tel sargılı dirençlerin özel bir türüdür.

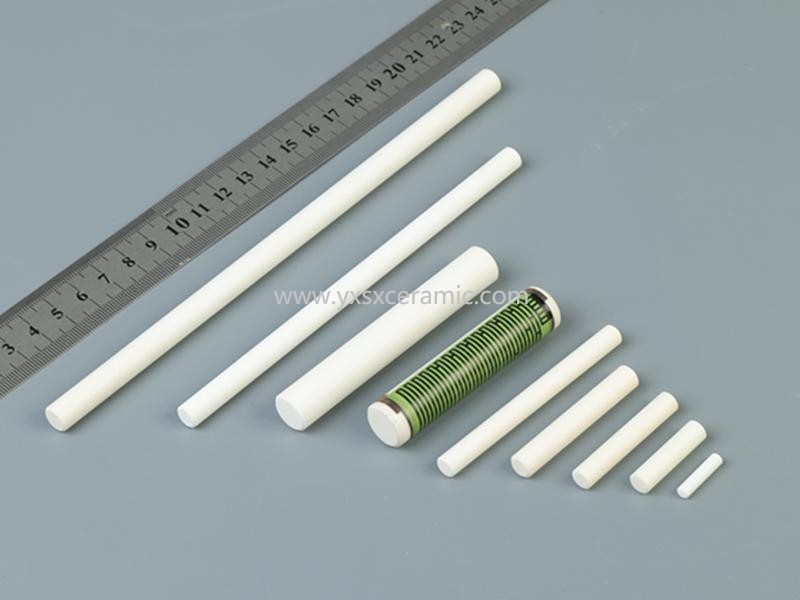

Alümina seramik çubuk, mükemmel elektriksel yalıtım özelliklerine sahiptir ve akım kaçağını etkili bir şekilde önleyebilir. Genellikle dirençlerde çekirdek malzeme olarak kullanılır; bu sayede direnç gürültüsünü azaltır ve daha kararlı direnç sağlar, dirençlerin yüksek güçte çalışmasını ve daha yüksek entegrasyon yoğunluğuna ulaşmasını mümkün kılar.Alümina seramik çubuk pasif bir tutucu değil; direncin tasarımının aktif, işlevsel bir parçasıdır:Elektrik Yalıtım Altlığı: Birincil işlevi, mükemmel bir elektrik yalıtkanı olan bir taban sağlamaktır. Direnç teli (örneğin, Nikrom, Kanthal) bu çubuğun etrafına sarılır ve alüminyum oksit, bobinlerin birbirine veya herhangi bir dış toprağa kısa devre yapmasını önler.Mekanik Çekirdek: Direncin rijit yapısal omurgasını oluşturarak ona mekanik dayanıklılık ve stabilite kazandırır. Çalışma sırasında bükülmeye, çatlamaya ve titreşime karşı dirençli olmalıdır.Isı Emici / Termal Yönetici: Bu kritik bir rol oynar. Direnç teli ısındıkça, alümina çubuk bu ısıyı emer. Alümina, bir seramik için iyi bir ısı iletkenliğine sahiptir; bu da ısıyı telden uzaklaştırmasına, uzunluğu boyunca yaymasına ve çevredeki havaya veya direncin dış kasasına dağıtmasına olanak tanır. Bu, "sıcak noktaları" önler ve direncin daha yüksek güç seviyelerini kaldırabilmesini sağlar.
