Elektrik ve Otomotiv Sektörlerinde Steatit Seramik Bileşenlerinin En İyi 7 Endüstriyel Uygulaması

Steatit seramik, on yıllardır elektrik yalıtımında ve endüstriyel bileşenlerde kullanılan magnezyum silikat bazlı teknik bir seramiktir. Elektrik yalıtımı, mekanik dayanıklılık, boyutsal kararlılık, nispeten düşük dielektrik kaybı ve iyi yüksek sıcaklık performansı kombinasyonu, geleneksel polimerlerin yumuşayabileceği, deforme olabileceği veya yalıtım performansını kaybedebileceği uygulamalarda onu kullanışlı hale getirir.

Mühendisler ve endüstriyel alıcılar için steatitin değeri sadece elektriksel bir yalıtkan olmasından ibaret değildir. Bu malzeme aynı zamanda yapısal destek sağlayabilir, ısı altında hassas boyutlarını koruyabilir ve uzun süreli elektriksel ve mekanik strese dayanabilir. Kalitesine ve üretim sürecine bağlı olarak steatit, boncuklar, burçlar, ara parçalar, terminal panoları, tabanlar, tutucular, kılıflar ve diğer hassas parçalar haline getirilebilir.

Bu makale, yedi pratik uygulamayı incelemekte ve steatitin belirli bir elektrikli veya otomotiv bileşeni için uygun olup olmadığının nasıl belirleneceğini açıklamaktadır.

Steatit seramiğin endüstriyel bileşenlerde kullanılmasının nedenleri

Steatit esas olarak talktan türetilen magnezyum silikattan oluşur. Şekillendirme ve sinterleme işleminden sonra, tek bir polimer veya metal malzemeden elde edilmesi zor olan bir dizi özellik sunar.

Tipik ticari veriler, steatitin, kalite ve uygulama koşullarına bağlı olarak, yaklaşık 140–160 MPa eğilme dayanımına, yaklaşık 2,5–3,0 W/m·K ısı iletkenliğine, yaklaşık 8,5–10 × 10⁻⁶/°C termal genleşme katsayısına ve yaklaşık 1200°C maksimum kullanım sıcaklığına sahip olabileceğini göstermektedir. Bazı düşük kayıplı kaliteler ayrıca oda sıcaklığında 10¹⁴ Ω·cm'nin üzerinde hacimsel direnç de sağlar. Bu değerler, evrensel özellikler yerine kaliteye özgü olarak değerlendirilmelidir.

*Gerçek performans, seramik formülasyonuna, geometrisine, atmosfere, frekansa, sıcaklığa ve test yöntemine bağlıdır.

Endüstriyel tedarik söz konusu olduğunda, bu, malzemenin yalnızca maksimum sıcaklık veya yalıtım değerine göre değil, tüm çalışma ortamına göre seçilmesi gerektiği anlamına gelir.

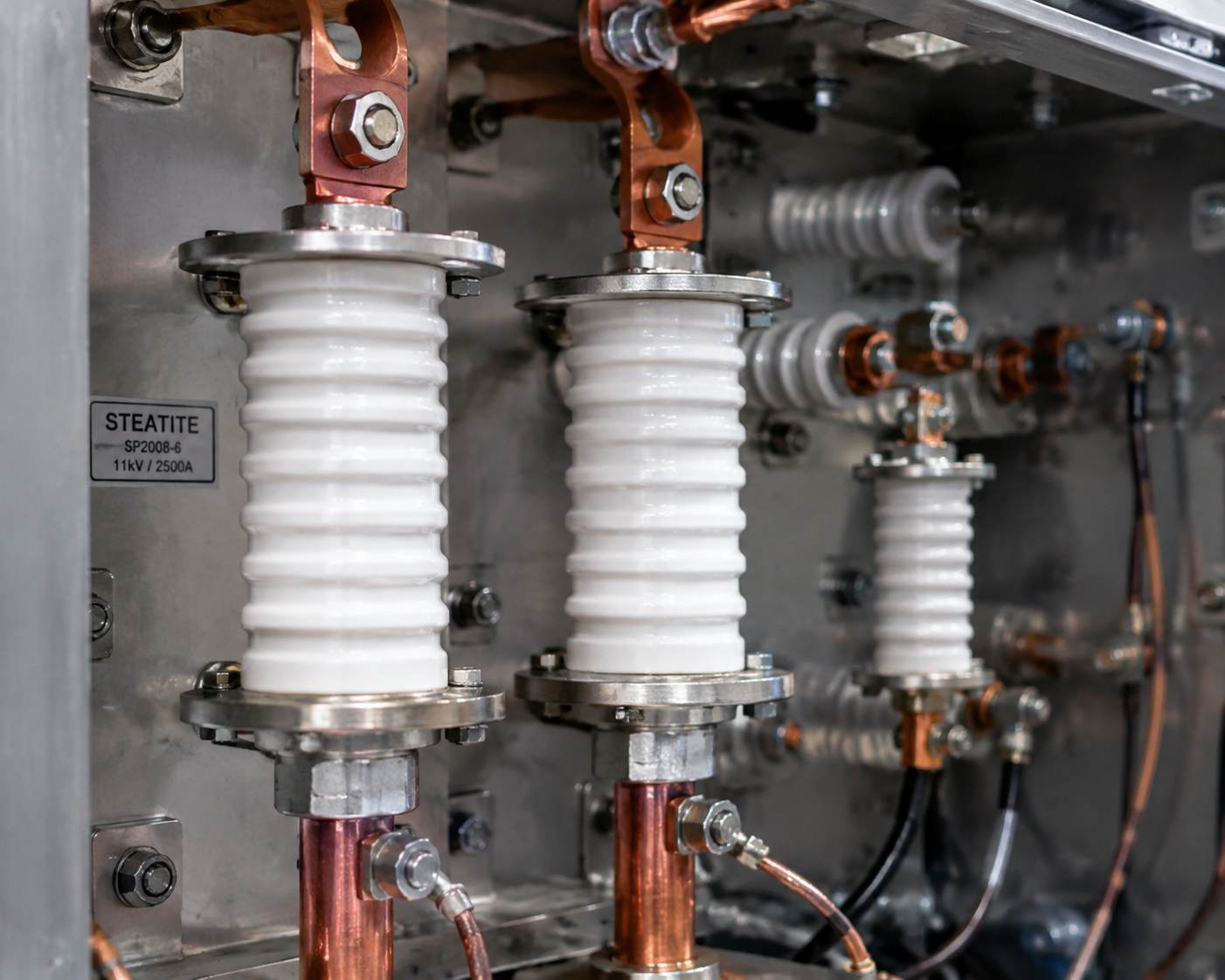

1. Elektrik İzolatörleri, Burçlar ve Geçiş Elemanları

Steatitin en bilinen kullanım alanlarından biri elektrik yalıtımıdır.

Burçlar ve geçiş elemanları, iletken elemanları gövdelerden, çerçevelerden, montaj yapılarından veya bitişik iletkenlerden ayırır. Özellikle, bileşen yüksek sıcaklıklara maruz kalırken elektriksel yalıtımın sabit kalması gereken durumlarda kullanışlıdırlar.

Steatit ürünleri genellikle burç, yalıtım boncuğu, manşon, terminal bileşenleri ve diğer yalıtım yapıları olarak üretilir.

Örneğin, seramik bir burcun aynı anda üç işlevi yerine getirmesi gerekebilir:

• Elektriksel izolasyonu koruyun.
• İletkeni mekanik olarak destekleyin.
• Isıtma ve soğutma sırasında geometrisini korur.

Bu durum seramiği özellikle ısıtma ekipmanlarında, şalt cihazlarında, kontrol ekipmanlarında ve endüstriyel elektrik aksamlarında cazip hale getiriyor.

Satın alırken Steatit Seramik İzolatörlerMühendisler, yalnızca malzemeyi belirtmek yerine, gerekli voltajı, kaçak mesafesini, çalışma sıcaklığını, mekanik yükü, montaj yöntemini ve çevresel koşulları kontrol etmelidir.

2. Sigorta Gövdeleri ve Sigorta Tabanları

Sigorta koruma sistemleri, mekanik bütünlüğü korurken elektrik enerjisini muhafaza edebilen yalıtım bileşenlerine ihtiyaç duyar.

Steatit, elektriksel yalıtımı mekanik dirençle birleştirdiği için sigorta gövdeleri, sigorta muhafazaları, sigorta tabanları ve ilgili bileşenlerde kullanılır. Ticari steatit ürün yelpazesi, özellikle elektrik koruma uygulamaları için tasarlanmış sigorta muhafazalarını içerir.

Sigorta gövdesinin boyut hassasiyetini de koruması gerekir. Boyutsal kararlılığın düşük olması, terminal konumlandırmasını, temas basıncını, montaj toleranslarını ve nihayetinde koruma cihazının güvenilirliğini etkileyebilir.

Birden fazla sigorta boyutu üreten üreticiler için, özel seramik şekillendirme özellikle faydalı olabilir çünkü bileşen geometrisi, elektrik tasarımı ve montaj gereksinimlerine uyarlanabilir.

3. Isıtma Elemanları ve Yüksek Sıcaklık Elektrikli Ekipmanları

Steatit ayrıca ısıtma elemanlarının çevresinde de yaygın olarak kullanılmaktadır.

Elektrikli ısıtma sistemleri, sıcaklık ve elektriksel gerilim açısından zorlu bir kombinasyon oluşturur. Metal ısıtma telleri mekanik desteğe ve elektriksel izolasyona ihtiyaç duyarken, çevredeki bileşenler tekrarlanan ısıtma ve soğutma döngülerine dayanmak zorundadır.

Steatit seramik tutucular, boncuklar, tabanlar ve tel destekleri, direnç tellerini düzgün konumda tutarken metal yapılarla istenmeyen elektriksel teması önleyebilir.

Tipik uygulama alanları şunlardır:

• Endüstriyel ısıtıcılar
• Elektrikli fırınlar
• Isıtma dolapları
• Dirençli ısıtma ekipmanı
• Isıl işlem ekipmanı
• Ev ve ticari ısıtma cihazları

Steatit üreticileri, yerleşik ürün tipleri arasında seramik tutucular, direnç teli tutucular, tabanlar ve yalıtım boncukları listelemektedir.

Sürekli çalışma prensibine sahip ısıtma sistemleri için, satın alma ekipleri yalnızca belirtilen maksimum çalışma sıcaklığına güvenmek yerine termal döngüleri de değerlendirmelidir. Tek bir yüksek sıcaklık maruziyetinden sağ çıkan bir bileşen, binlerce ısıtma ve soğutma döngüsü altında farklı davranabilir.

4. Terminal Panoları ve Elektrik Bağlantı Sistemleri

Terminal panoları, elektrik iletkenlerini bağlamak ve düzenlemek için mekanik bir platform sağlar. Yüksek sıcaklık ortamlarında, geleneksel polimer terminal blokları, sıcaklık arttıkça mekanik ve yalıtım özelliklerinin bozulması nedeniyle uygunsuz hale gelebilir.

Steatit terminal panoları, mekanik rijitlik ve boyutsal kararlılıkla birlikte elektriksel yalıtım sağlar. Isıtma cihazlarında, elektrik panolarında ve diğer elektrik aksamlarında kullanılırlar.

Endüstriyel ekipman üreticileri için terminal panosunun geometrisi, seramik malzemenin kendisi kadar önemlidir.

Önemli tasarım değişkenleri şunlardır:

Bu, şu alanlardan biridir: Özel Steatit Seramik Parçalar Standart bileşenlere göre pratik bir avantaj sağlayabilir.

5. Otomotiv Ateşleme ve Yüksek Sıcaklık Bileşenleri

Otomotiv sistemleri, yalıtım malzemelerini titreşime, ısıya, elektriksel gerilime, yağa, yakıt buharlarına ve ani sıcaklık değişimlerine maruz bırakır.

Seramik malzemelerin otomotiv elektrik yalıtımında uzun bir geçmişi vardır. Bujiler, seramik elektrik yalıtımının bilinen bir örneğidir; ancak modern buji izolatörleri genellikle geleneksel steatit yerine yüksek saflıkta alüminyum esaslıdır. İzolatör, yüksek voltaj iletkenini ve elektrodu metal gövdeden ayırır.

Bununla birlikte, steatit, elektriksel, mekanik ve termal özellikleri uygulama gereksinimlerini karşıladığı takdirde, seçilmiş otomotiv ve ateşleme ile ilgili destekleyici bileşenler için düşünülebilir.

Potansiyel uygulama alanları şunlardır:

• Yalıtım ara parçaları
• Terminal destekler
• Ateşleme sistemi destekleyici parçaları
• Sensörle ilgili yalıtım yapıları
• Yüksek sıcaklığa dayanıklı elektrik tutucuları
• Seramik manşonlar ve burçlar

Önemli olan malzeme uyumudur. Doğrudan yanma odasına maruz kalan veya aşırı agresif termal döngülere tabi tutulan bir bileşen, alümina, zirkonya, kordiyerit veya başka bir özel seramik gerektirebilir.

6. Otomotiv Elektrik ve Elektronik Sistemleri

Modern araçlarda giderek artan sayıda elektrikli ve elektronik sistem bulunmaktadır. Motorlar, egzoz sistemleri, aktüatörler, sensörler ve güç elektroniği çevresindeki yüksek sıcaklık bölgeleri, malzeme seçimi konusunda zorlu sorunlar yaratabilir.

Steatit, öncelikle elektriksel izolasyon, orta düzeyde mekanik dayanım, boyutsal kararlılık ve ısıya dayanıklılık gerektiren bileşenler için cazip bir malzemedir. Teknik seramik tedarikçileri ayrıca otomotiv uygulamalarını steatit ve ilgili seramik malzemeler için yerleşik bir alan olarak tanımlamaktadır.

Otomotiv uygulamalarında mühendisler, yalnızca maksimum sıcaklığı değil, tüm termal profili dikkate almalıdır.

Faydalı bir değerlendirme sırası şöyledir:
Çalışma sıcaklığı → Termal döngü → Elektrik voltajı → Mekanik titreşim → Kimyasal maruziyet → Boyutsal tolerans → Üretim süreci

Örneğin, bileşen titreşime maruz kalıyorsa, yeterli basınç dayanımına sahip bir seramik seçmek yeterli değildir. Keskin köşeler, delikler, ince kesitler ve gerilim yoğunlaşmaları güvenilirliği önemli ölçüde etkileyebilir.

7. Yüksek Frekanslı Ölçüm ve Kontrol Ekipmanları

Steatit, uygun kaliteleri elektrik yalıtımını düşük dielektrik kayıpları ve boyutsal kararlılıkla birleştirdiği için ölçüm, kontrol ve yüksek frekanslı elektrik uygulamalarında da kullanılır.

Steatit, geleneksel olarak ara parçalar, halkalar, boncuklar, manşonlar, soketler ve diğer hassas elektrikli parçalar gibi yalıtım bileşenlerinde kullanılmıştır.

Bu, şu alanlarda faydalı olabilir:

• Yüksek frekanslı ekipman
• Elektrik kontrol sistemleri
• Ölçüm cihazları
• RF ile ilgili yalıtım yapıları
• Anahtar bileşenleri
• Hassas elektrik aksamları

Ancak dielektrik performansı frekansa ve sıcaklığa bağlıdır. Oda sıcaklığında ve düşük frekansta yeterli görünen bir seramik özelliğinin, daha yüksek frekanslarda da aynı performansı göstereceği otomatik olarak varsayılmamalıdır.

RF veya hassas uygulamalar için, seramik üreticisinden gerçek çalışma frekansı ve sıcaklığındaki dielektrik sabiti, kayıp faktörü, hacimsel direnç ve test koşullarını isteyin.

Doğru Steatit Bileşenini Nasıl Seçersiniz?

Malzeme seçimi, bileşen adından ziyade çalışma koşullarıyla başlamalıdır.

Bu yaklaşım, yaygın bir satın alma hatasından kaçınmaya yardımcı olur: seramiği yalnızca maksimum sıcaklık derecesi uygulama sıcaklığından daha yüksek göründüğü için seçmek.

Standart ve Özel Steatit Seramik Parçalar

Boyutları ve elektriksel gereksinimleri mevcut bir tasarımla eşleştiğinde standart seramik bileşenler uygundur. Bu bileşenler, kalıp maliyetlerini düşürebilir ve tedarik süresini kısaltabilir.

Özel üretim parçalar, bileşenin tescilli bir düzeneğe uyması gerektiğinde daha kullanışlı hale gelir.

Özel bir tasarım şunları içerebilir:

• Standart dışı delik desenleri
• Çoklu kademeli çaplar
• Oluklar ve konumlandırma özellikleri
• İnce duvarlı kesitler
• Özel montaj geometrisi
• Sıkı boyut toleransları
• Entegre yuvalar veya kanallar

Orijinal ekipman üreticileri ve endüstriyel ekipman üreticileri için özel şekillendirme, ikincil montaj işlemlerinin sayısını da azaltabilir.

Ancak seramik tasarımında üretim süreci en başından itibaren dikkate alınmalıdır. Keskin iç köşeler, gereksiz yere ince kesitler ve kötü kontrol edilen toleranslar, üretim zorluğunu ve ret oranlarını artırabilir.

Yedi Uygulamanın Pratik Bir Karşılaştırması

Steatit Seramik Teklif Talebine Neler Dahil Edilmelidir?

Teknik açıdan faydalı bir teklif talebi, yalnızca bir çizim ve malzeme adından daha fazlasını içermelidir.

En azından şunları sağlayın:

1. Parça çizimi: Ölçüleri, toleransları, delikleri, dişleri, olukları ve kritik yüzeyleri dahil edin.
2. Elektrik gereksinimleri: Çalışma gerilimini, izolasyon direncini, dielektrik dayanımını, frekansı ve uygulanabilir durumlarda gerekli test yöntemini belirtin.
3. Isı gereksinimleri: Sürekli sıcaklığı, tepe sıcaklığını, ısıtma hızını, soğutma hızını ve beklenen termal çevrim sayısını belirtin.
4. Mekanik gereksinimler: Sıkıştırma, eğilme, titreşim, darbe veya montaj yüklerini belirleyin.
5. Yüzey gereksinimleri: Gerekirse camlama, pürüzlülük, metal kaplama veya diğer yüzey gereksinimlerini belirtin.
6. Miktar: Yıllık üretim hacmi ve parti büyüklüğü, en ekonomik şekillendirme ve kalıplama yöntemini etkileyebilir.
7. Denetim gereksinimleri: Üretim öncesinde boyut kontrolü, elektriksel test, görsel inceleme ve numune alma gereksinimlerini tanımlayın.

Bu bilgi, tedarikçinin standartlara uygun olup olmadığını belirlemesine olanak tanır. Steatit Seramik Bileşenler Yeterli olup olmadıkları veya özelleştirilmiş bir formülasyon ve geometrinin daha uygun olup olmadığı.

Steatit Ne Zaman Doğru Seçimdir?

Steatit, özellikle endüstriyel bir bileşenin gereksiz yere daha pahalı gelişmiş bir seramiğe geçmeden elektriksel yalıtım, mekanik rijitlik, boyutsal kararlılık ve yüksek sıcaklıklara karşı direnç gibi özelliklerin bir kombinasyonuna ihtiyaç duyduğu durumlarda oldukça caziptir.

Her uygulama için otomatik olarak en iyi seramik değildir. Daha yüksek elektriksel performans veya mekanik dayanıklılık gerektiğinde alümina tercih edilebilir; kordiyerit belirli termal şok uygulamaları için avantajlı olabilir; ve aşırı aşınma, termal iletkenlik veya yüksek voltajlı ortamlar için diğer gelişmiş seramikler seçilebilir.

Bu nedenle en güçlü malzeme seçim süreci, işletme koşulları, bileşen geometrisi, üretim hacmi ve gerekli kullanım ömrü ile başlar. Bu faktörler tanımlandıktan sonra, üreticiler standart steatit bileşenlerin mi yoksa özel steatit seramik parçaların mı daha iyi teknik ve ticari çözüm sağladığını belirleyebilirler.

Elektrik ve otomotiv üreticileri için amaç, sadece çizime uyan bir seramik parça bulmak değildir. Daha iyi bir yaklaşım, elektrik, termal, mekanik ve üretim gereksinimlerini birlikte belirleyerek, üretilen seramik parçanın beklenen kullanım ömrü boyunca güvenilirliğini korumaktır.
